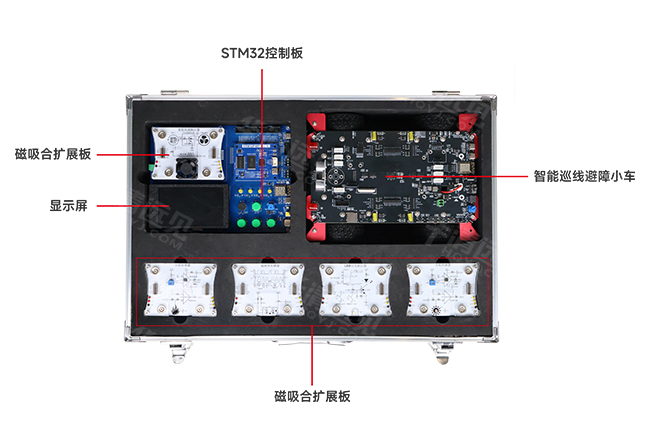

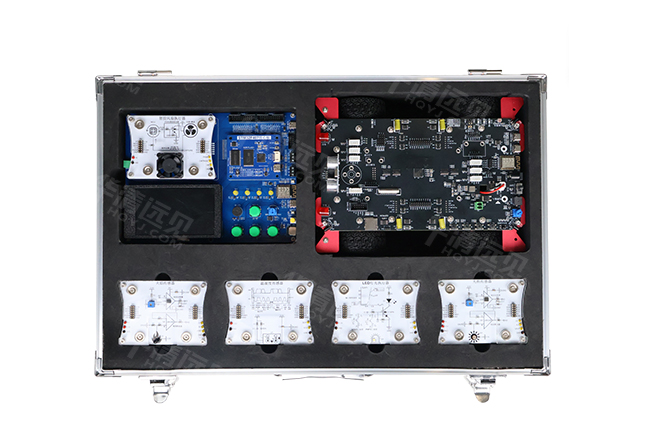

产品设计背景：当前嵌入式与物联网教学普遍面临“理论强、实践弱”以及“硬件与场景脱节”的困境。传统实验箱多为固定电路模块，缺乏真实移动载体，学生难以理解传感器、执行器与运动控制的系统联动；而市面智能小车又往往剥离了底层外设开发过程，直接提供封装库，不利于STM32核心知识的学习。为填补这一空白，团队设计本实验箱：以高性能STM32F407为核心，搭配9路灰度循迹、超声波、红外避障、测速码盘等传感器，同时引入数字孪生技术，构建“硬件实验箱+移动小车+虚拟仿真平台”三位一体的教学系统。它既保留了底层寄存器/HAL库开发的全流程，又提供巡线、避障、PID调速等真实场景项目，还能通过虚拟仿真降低硬件损耗、提升调试效率，解决“学完不会用、硬件易损坏、项目难综合”的教学痛点。

一、硬件：

1.高性能主控与存储拓展：采用STM32F407，片内1MB Flash、196KB SRAM，外扩2MB Nor Flash、512KB SRAM、256B EEPROM，满足复杂程序及数据存储需求，支持嵌入式底层全功能开发（CAN、RS485、WiFi等）。

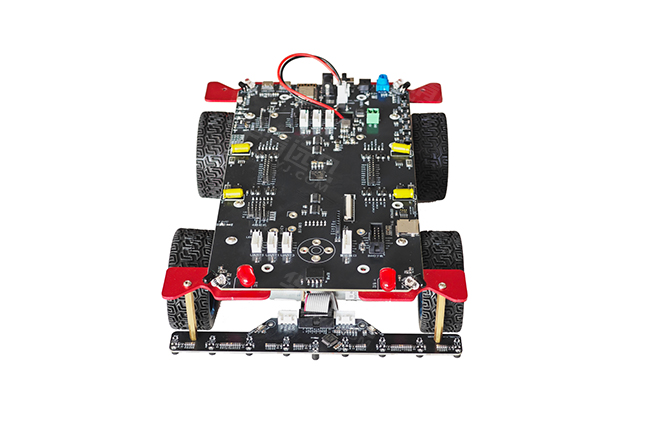

2.智能小车运动系统：配备9路灰度循迹模块、超声波测距、红外避障、测速码盘，支持PID调速与循迹控制，实现巡线、避障、测速、遥控等综合应用，强化电机控制与运动算法学习。

3.丰富传感器与执行器：集成温湿度、火焰、光照传感器，以及LED灯、风扇、继电器等，支持GPIO、ADC、PWM、I2C、SPI等多接口实践，覆盖物联网及自动化控制项目需求。

二、软件与开发环境：

1.数字孪生虚拟仿真平台：支持3D建模、电路仿真、程序在线调试，虚拟环境与硬件实验现象完全一致，实现“虚实结合、以虚控实”。学生可先在仿真中验证逻辑，再烧录至真实硬件，降低调试门槛与设备损耗。

2.分阶教学资源：配套系统“嵌入式STM32”课程体系，从LED、按键、中断、定时器到PWM、ADC、串口、I2C、SPI，再到CAN、RS485、WiFi，实验案例完整。同时提供多个创新教学项目（智能小车巡线/避障、PID方向控制、虚实联动控制、智能灯光、智能大棚温控、火灾报警系统），适配不同学习阶段。

3.模块化与可拓展性：主控接口通用，所有模块可自由组合；支持用户自定义传感器接入，便于教师设计进阶实验或科研项目。

三、教学与实训价值：

1.学科融合广：覆盖嵌入式系统设计、传感器技术、电机控制、物联网应用、数字孪生仿真等方向，一个平台串联从底层驱动到系统集成的全链路能力。

2.虚实结合优：仿真平台与硬件完全同步，既能开展传统实验箱的所有基础实验，又能进行复杂机器人控制与场景化项目开发，显著提升教学容错率和学生实践效率。

3.工教平衡佳：采用工业级主控及接口设计，配套从验证性实验到创新性项目的完整指南，适用于课程设计、毕业设计、学科竞赛及工程实训，兼顾教学规范性与工程实用性。
